BERECHNUNG VON ROTORPROFILEN

Ausgangssituation

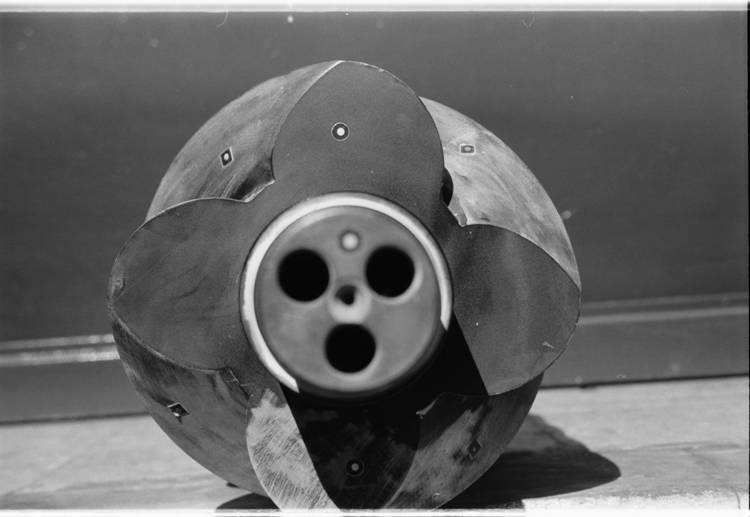

Gebrauchte Rotorprofile

* Oberflächen verschleisst

* Flankenkontakte mit Spalten

Ziel:

Rotoren mit spaltenfreiem Flankenkontakt basierend auf dem Profil der gebrauchten Rotoren

Vorgehen

* Bestimmen des Flankenprofils eines der gebrauchten Rotoren

* Berechnung des Gegenrotors

* Berechnung der Rotorhelix

Bestimmen des Flankenprofils eines der gebrauchten Rotoren

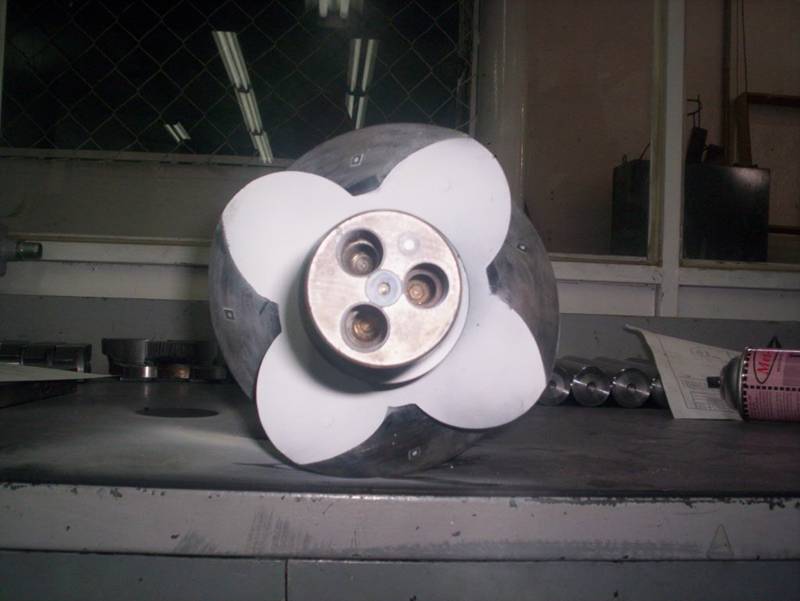

* Digitalisieren des Rotorprofils

* x-y-Koordinaten der Konturpunkte bestimmen

* Eliminieren der Flankenausbrüche

* Bestimmen der Funktion für die Flanken

Berechnung

Garantieren einer gleichförmigen Übersetzung

* Verzahnungsgesetz Helixberechnung

* Helixbestimmung vom Hauptrotor

* Bestimmung der Gegenhelix

Garantieren einer gleichförmigen Übersetzung

Verzahnungsgesetz

vn1 = vn2 <= > w 1 rb1 = w 2 rb2

=> w 1/ w 2 = rb2 /rb1 = const.

Bedingung: gemeinsame Eingriffsnormale (rot) muss in jedem Berührungspunkt zweier Zahnflanken stets durch den Wälzpunkt C gehen

Helixberechnung

* Messen der Rotorl änge L

* Messen der Gesamtrotation entlag des Rotors F

* Profilrotation pro Länge F L = F / L

* Übersetzungsverhältnis R

* Gegenprofilrotation F LG = F L / R

Resultat

Gegenprofilberechnung und Helixberechnung

* Das blaue Profil ist das digitalisierte und geglättete Profil

* Das rote Profil wurde aus dem blauen Profil berechnet.
